GB/T国标法兰标准知识

此篇文章主要描述关于国标法兰的标准，法兰外径尺寸、螺栓尺寸、法兰厚度等，你可以根据法兰结构图标识的位置找到对应的尺寸。

GB/T是国标法兰的一个大的系列，它由很多不同的部分组成，小编今天就提及4个部分:

GB/T9113.1【平面、突面整体钢制管法兰】

GB/T9113.2【凹凸面整体钢制管法兰】

GB/T9113.3【榫槽面整体钢制管法兰】

GB/T9113.4【环连接面整体钢制管法兰】

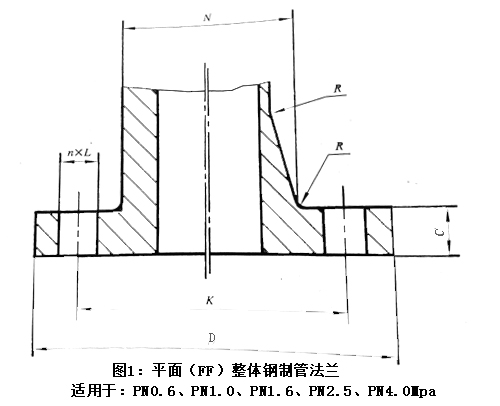

图一：平面法兰结构图

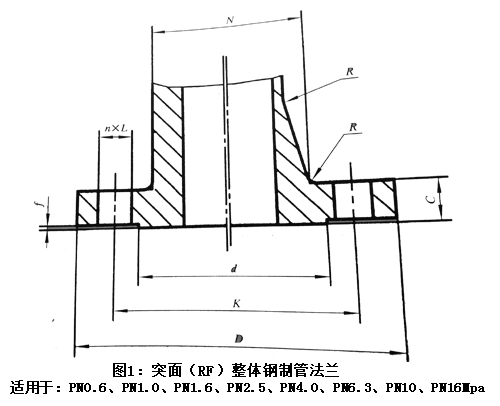

图二：突面法兰结构图

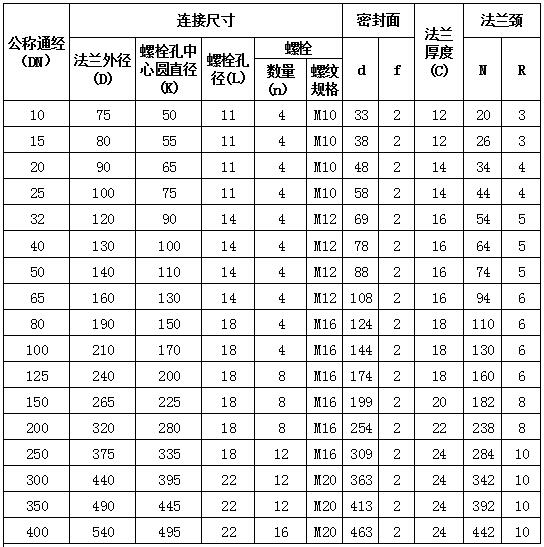

图三：法兰尺寸表
