近期很多客户来问蝶阀厚度尺寸，问我们网站蝶阀尺寸表里面的字母L、H1、D1都表示什么意思，技术小编马上更新蝶阀尺寸表字母的小知识。

蝶阀公称通经(即阀门管道大小)
DN(单位：MM)：蝶阀国标规格简写、NPS(单位：英寸)：蝶阀美标规格简写

蝶阀外形尺寸
L：法兰距（叫法很多，也可以叫长度、厚度）、H1：中心距（解释：阀门管道到阀门底部的尺寸）

蝶阀连接尺寸（即不同压力螺栓尺寸数量不同)
D1：蝶阀螺栓孔中心距、4-M(d)：螺栓孔尺寸及对应的数量
附两张常用蝶阀连接尺寸表供大家查看，你可根据我上述说明，找到对应的尺寸大小。

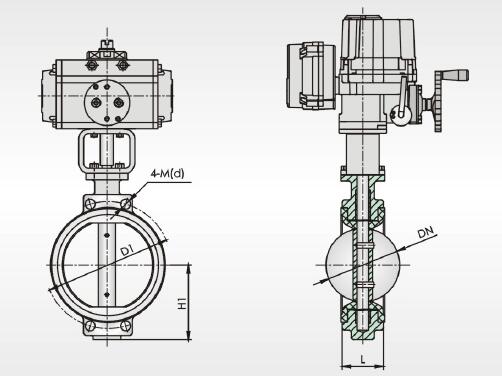

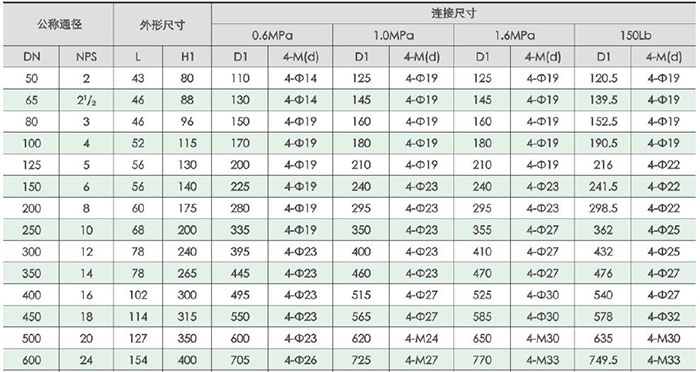

对夹式软密封蝶阀规格图及蝶阀尺寸表（适用蝶阀型号D71X、D371X、瓦特斯型号WR-71500）

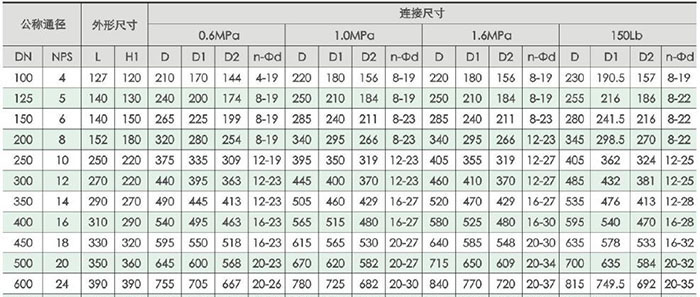

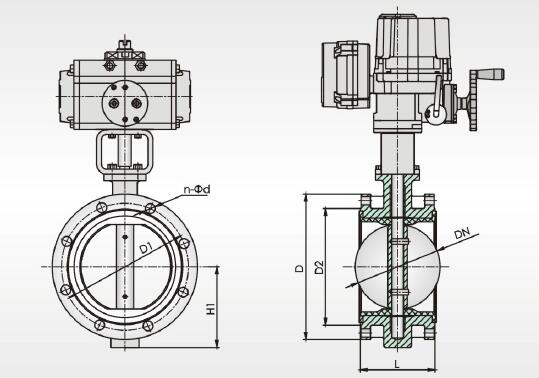

法兰式软密封蝶阀规格图及蝶阀尺寸表（适用蝶阀型号：D41X、D341X、瓦特斯阀门专属型号WR-71500）
